水导激光技术作为精密加工领域的革命性突破，通过将激光能量耦合至微细水射流中，实现了对硬脆材料、复合材料及高温合金等传统工艺难以加工材料的突破。其核心技术体系由高精度光耦合技术、全反控制技术及水流稳定系统构成，三者协同作用奠定了水导激光在航空航天、半导体制造、医疗器械等领域的不可替代性。
一、高精度光耦合
水导激光的核心原理，是将激光束导入高速细水柱，利用水的折射率高于周围介质（如空气）的特性，使激光在水柱内壁发生全反射，形成“光导纤维”般的传输通道。而这一过程的起点——??光与水的初始耦合??，直接决定了后续加工的能量利用率与稳定性。
传统耦合方案常因光斑对准偏差、水柱扰动等问题，导致耦合效率低于60%。库维水导激光系统通过三大创新实现突破：
-
采用集成化微光学模组，将激光束整形为与水柱直径匹配的高斯光斑，误差控制在±2μm以内；
-
引入动态校准算法，实时监测水柱形态并调整光束指向，抵消水流波动带来的偏移；
-
优化耦合腔体设计，通过流体力学仿真减少湍流，使耦合效率稳定在85%以上。
二、全反控制
全反射是水导激光传输的物理基础，但实际加工中，水柱需随工件轮廓弯曲（如曲面切割、钻孔），此时入射角若小于临界角，激光将穿透水壁，造成能量损失甚至加工失效。??全反控制技术??正是解决这一难题的关键。
该技术通过双维度精准调控：
-
基于几何光学模型，预先计算不同弯曲半径下所需的最小入射角，优化水柱流速与激光发散角匹配；
-
开发实时反馈系统，利用高速摄像机监测水柱变形，结合压电陶瓷微调装置动态修正水流形态，确保入射角始终大于临界值（通常≥42°）。
库维的三轴水导激光设备通过优化光学窗口与耦合结构，使聚焦光斑以特定角度进入稳定水射流，入射角严格控制在全反射临界值以下。其独创的水腔全反控制系统，可实时监测并调整激光与水腔入射口位置，确保加工过程中能量传输效率稳定在85%以上。
三、水流稳定系统
水柱的稳定性直接影响全反射效率与冷却清洁效果。高速水流（流速可达20-50m/s）易受压力波动、气泡、温度变化等因素干扰，导致直径偏差或断裂。??水流稳定系统??通过“三重防护”构建可靠传输通道：
-
采用高精度齿轮泵与蓄能器组合，将水压波动控制在±0.1bar内，确保流速均匀；
-
集成微气泡检测与排除模块，通过负压吸附与过滤装置，将水中气泡含量降至0.1%以下；
-
配置温度控制系统，利用循环水冷与PT100传感器，将水温稳定在±0.5℃，避免因热胀冷缩引发的水柱变形。
实测数据显示，该系统可使水柱直径一致性提升至±3μm，加工表面粗糙度Ra≤0.1μm，显著优于传统工艺。
四、应用案例
1、航空航天领域

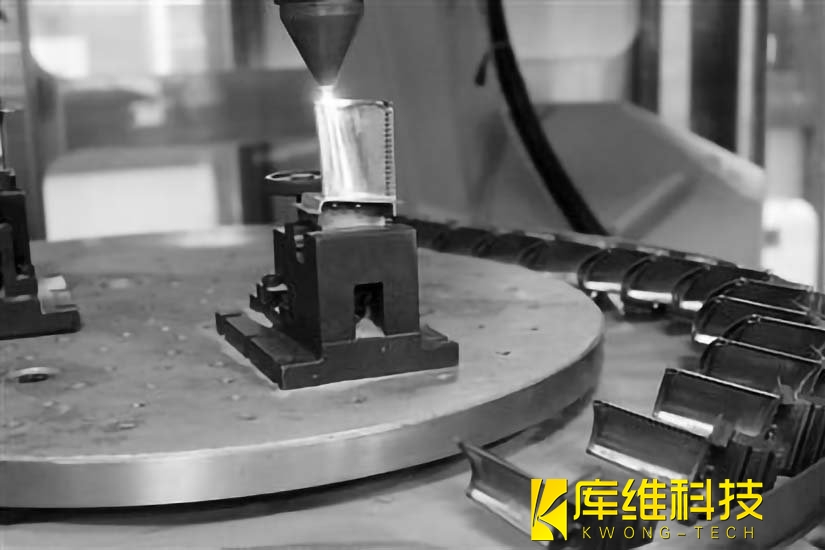

采用355nm紫外光系统加工SiC陶瓷基复合材料叶片，实现0.1μm孔径公差，表面粗糙度Ra≤1μm，满足-200℃~1200℃工况要求。
2、半导体制造
532nm绿光方案切割6英寸SiC晶圆，切割道宽从200μm缩减至80μm，材料损耗率<8%，分片效率提升5倍。
水导激光的三大核心技术体系，不仅解决了传统加工的热损伤与精度瓶颈，更通过持续创新拓展了超精密加工的边界。无论是光伏硅片的零崩边切割、航空复合材料的无分层加工，还是半导体晶圆的精密划片，水导激光正以“更精、更柔、更稳”的特性，成为高端制造升级的关键使能技术。
